Magneto Optical Crystals
Created with Pixso. Dia 5mm TGG Faraday Magneto Optical Crystals TB3Ga5O12

Dia 5mm TGG Faraday Magneto Optical Crystals TB3Ga5O12

Brand Name: Crystro
Model Number: CR20227-02
MOQ: 1pcs
Price: USD 10-100/pc
Delivery Time: 1-4 weeks
Payment Terms: T/T, Western Union, MoneyGram, Paypal
Detail Information
Place of Origin:
CHINA
Certification:
SGS/ROHS/REACH
Material:
Dia 5mm Big Size TGG Faraday Crystal Rods
Application:
Free Space Isolator/Faraday Rotator
Chemical Formular:
TB3Ga5O12
Origin:
China
Key Selling Points:
High-accuracy
Lattice Constant:
A=12.355
Melting Point::
1725℃
Dimensions:
5x20mm,5x18mm...
Packaging Details:
Transparent clean box
Supply Ability:
1000pcs per week
Highlight:

Dia 5mm Magneto Optical Crystals

,

TGG Faraday Magneto Optical Crystals

,

5mm TGG Crystals

Product Description

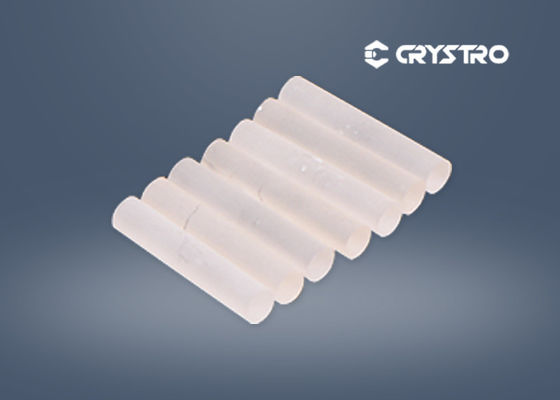

Dia 5mm Big Size TGG Faraday Crystal Rods



Terbium Gallium Garnet (TGG) Crystal Used for Faraday Isolators and Rotators.

TGG is an excellent magneto-optical crystal used in various Faraday devices (Rotator and Isolator) in the range of 400nm-1100nm, excluding 475-500nm.

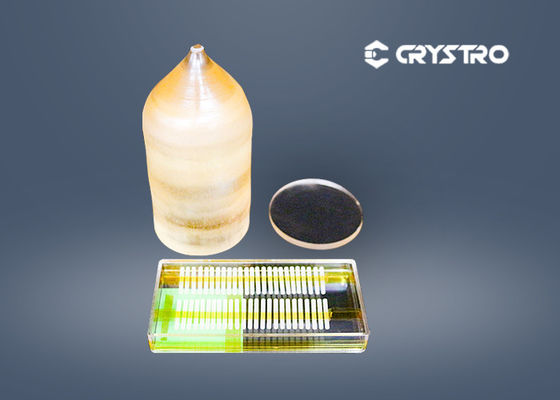

Anhui Crystro now can supply TGG Crystal Boule up to Diameter 4 Inches,It is now the biggest size available in China.

All kinds of size are available from us like:

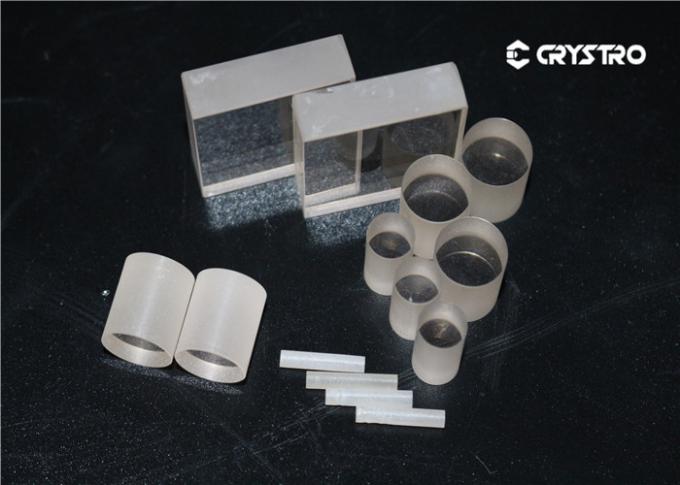

TGG rods Dia2x10mm, Dia 5x 20mm,TGG cubes 5x5x10mm,TGG wafers,10 x 10x 0.5mm,TGG Plates,70x70x10mm...

.

Crystro is one of the leading companies in crystal manufacturing and processing in China. We specialize in R&D and processing of crystal materials.

Our products include Magneto-Optical Crystals, Laser Crystals, Piezoelectric Effect Crystals, Scintillation Crystals, Optical Substrate, and Optical Devices.



Features:

Large Size Boule Diameter: up to 4”

Extinction Ratio Typical: >35 dB  High Grade: >40 dB

Verdet Constant 40 rad/T/m at 1064 nm

Refractive Index 1.95 at 1064 nm



RoHS Document:

TGG-ROHS-ENGLISH.PD



Properties Document:

TGG Crystal.pdf



       Main Specifications        Physical and Chemical Properties
Directional accuracy <111>within ±15 arc min Chemical Formula Tb3Ga5O12
Wave front distortion <λ/8 wave total Lattice constants a=12.355
Extinction ratio 35-40dB Growth method Czochralski method
Diameter +0.00mm/-0.05mm Density 7.13g/cm3
Length +0.2mm/-0.2mm Mohs hardness 8
Chamfer 0.2mm at 45° Melting point 1725℃
Flatness <λ/10 wave at 633nm Index of refraction 1.954 at 1064nm
Parallelism <30 arc seconds Thermal conductivity 7.4 W·m-1·K-1
Verticality <5 arc minutes Size Dia2mm to 105mm
Surface quality 10/5 Scratch/Dig
AR coating <0.2%





Verdet Constant:



Dia 5mm TGG Faraday Magneto Optical Crystals TB3Ga5O12 0



Transmission data Document:



TGG Transmission data.et



Dia 5mm TGG Faraday Magneto Optical Crystals TB3Ga5O12 1
